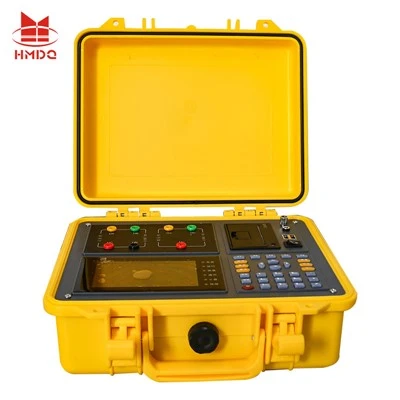

1.LCD interfejs

1.1. Interfejs glavnog menija Kao što je prikazano na slici 1.

Slika 1. Glavni meni

Kada se tester pokrene, glavni meni će biti prikazan kao što je prikazano na slici 1.

Postoje8 opcija funkcija, naimepodešavanje parametara, tro-fazni TTR, tro-omjer okretaja trofaze, jedno-fazni transformator, Z- transformator, Scott transformator, Anti-Scott transformator, historijski podaci, koji se može izabrati pritiskom na "↑", "↓", "←", "→", a odabrana stavka će biti istaknuta, zatim pritisnite "Enter" za ulazak u odgovarajuću funkciju; Parametri stanja su prikazani na vrhu ekrana, uključujući broj verzije programa, datum, vrijeme itd. Na vrhu ekrana se istovremeno prikazuju amplituda napona i preostali kapacitet interne baterije, kako bi operater u bilo kojem trenutku mogao pratiti stanje baterije instrumenta. U slučaju da pronađe bateriju sa nedovoljnim naponom, može je pravovremeno napuniti; Prompts traka se nalazi na dnu ekrana, koja ima za cilj da pruži jednostavne upute za rad, kako bi korisnik mogao pravilno upravljati njome.

2. Ekran za podešavanje parametara

Pritisnite funkciju "podešavanje parametara", prvo uđite u ekran za podešavanje parametara, kao što je prikazano na slici 2.

Stavke koje je potrebno podesiti na ekranu za podešavanje parametara, uključuju broj uzorka za testiranje, nominalni omjer okreta, količinu tapkanja, jednak nivo tapkanja, podešavanje datuma, podešavanje vremena itd.. Traka sa upitima se nalazi na dnu LCD-a, kako bi podstaknula operatera kako da radi. Na interfejsu kao što je prikazano na slici 4, pritisnite "↑" i "↓" da pomerite kursor; pritisnite „Enter“, tada će se promeniti boja izabranog parametra, u ovom trenutku pritisnite taster sa cifrom da unesete tražene parametre i pritisnite „Enter“, parametar podešavanja stupa na snagu i boja stavki parametara se vraća u normalu; nakon podešavanja parametara, pritisnite "Izlaz" za povratak. Značenje i funkcija svake stavke parametra su kako slijedi:

Ispitni uzorak br.:broj transformatora (koji se testira), može se unijeti najviše 6 cifara.

Ocijenjeno TTR:na nazivnom stupnju prijenosa, vrijednost omjera napona transformatora (koji se ispituje) na strani visokog i niskog napona.

Jednak nivo tapkanja:postotak napona reguliran na svakom stupnju prijenosa transformatora.

Podešavanje datuma:da postavite trenutni datum.

Podešavanje vremena: za postavljanje trenutnog vremena.

3.Test tri-omjera navoja transformatora

Slika 3. Ekran sa upitima 3-fazne TTR test veze

Postavite parametar prije ispitivanja omjera okretaja 3-faznog transformatora. Pritisnite "Set" ili odaberite stavku "Podešavanje parametara", zatim pritisnite "Enter" do ekrana za podešavanje parametara, nakon podešavanja parametara, pritisnite "Exit" da se vratite u sučelje glavnog menija, odaberite stavku "Test omjera okretanja 3-faznog transformatora" i pritisnite "Enter" za ekran upita za povezivanje (kao što je prikazano na slici 3). Detaljan dijagram povezivanja je prikazan na ekranu, tako da operater može spojiti žicu prema prikazanom dijagramu.

Nakon povezivanja, pritisnite "Enter" za automatsko testiranje. Kada je automatsko brojanje testa do 57 puta, brojanje će automatski prestati. U to vrijeme testiranje je završeno i njegovi rezultati će biti prikazani. Ekran trake sa upitima i rezultata testiranja prikazan je na slici 4.

Slika 4. Ekran rezultata ispitivanja odnosa okretaja 3-faznog transformatora

Nakon testiranja, njegov rezultat će biti prikazan na LCD-u, kao što je prikazano na slici 6: podaci testiranja su prikazani na lijevoj strani ekrana, uključujući vrijednost 3-faznog napona na strani VN, vrijednost 3-faznog napona na NN strani, fazni ugao između 3-faznog VN i NN (gore stavke su podaci procesa testiranja), trenutna vrijednost odvoda mesur TTR-fazni postotak svake faze, stvarna TTR vrijednost svake faze, 3-fazni TTR, grupna prosudba, broj vremena testiranja i stanje testiranja. Vektorski dijagrami svakog parametra podešavanja i grupe prikazani su na desnoj strani ekrana, kao što je prikazano na slici 6: kada je trenutna grupa nulta tačka, ugao i smer vektorskog dijagrama bočne VN (vidi sliku 3: veliki trougao u spoljašnjem prstenu) poklapaju se sa vektorskim dijagramom bočne NN (vidi sliku 6: veliki trougao u unutrašnjem prstenu). Nakon testiranja, pritisnite "Sačuvaj" da pohranite rezultate testiranja. Pritisnite "Izlaz" za povratak; pritisnite "Enter" za ponovno testiranje.
