Pregled proizvoda i primjenaScenariji
Pregled proizvoda

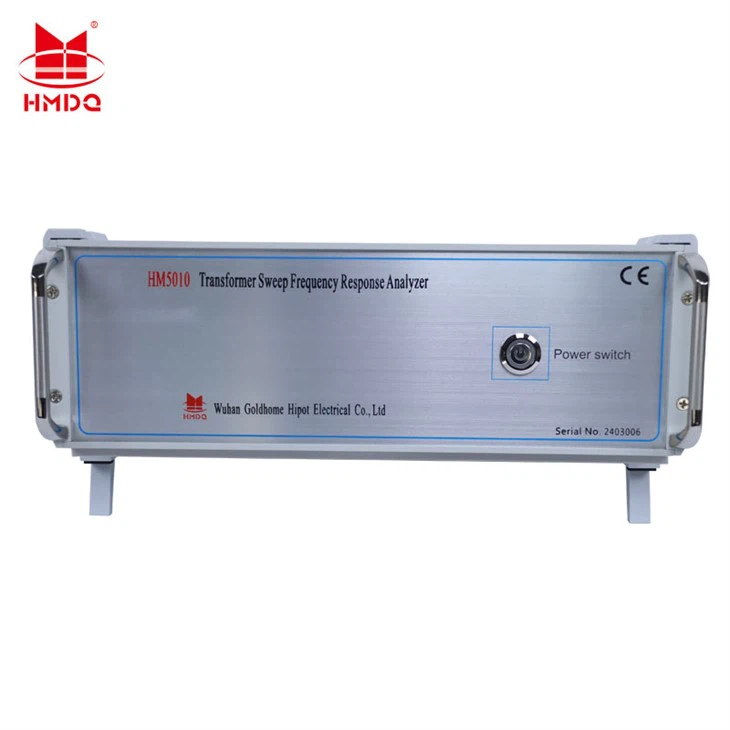

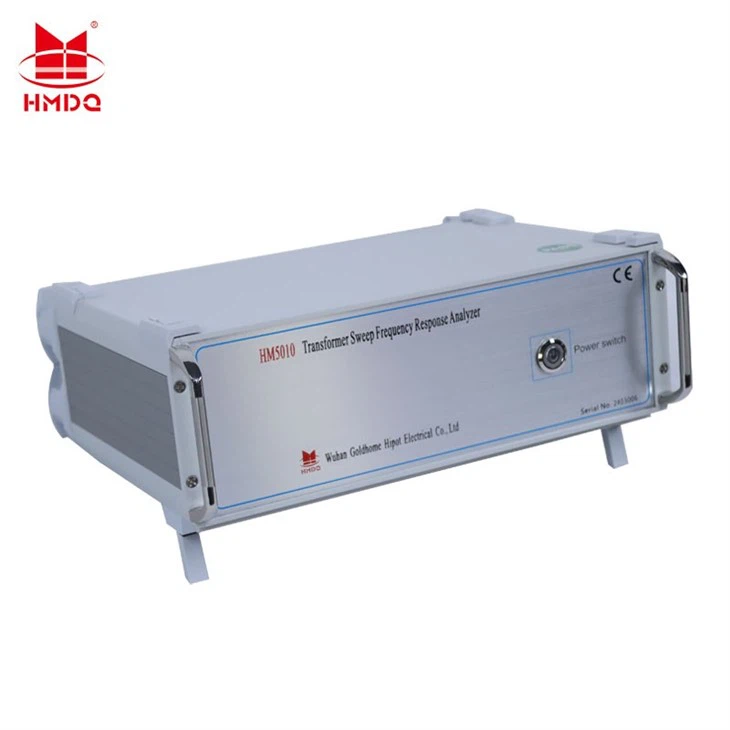

Tester deformacije/frekvencije namota transformatora obuhvata -sistem visoke preciznosti koji se sastoji od laptop računara i mikrokontrolera. Odlikuje ga kompaktna struktura i jednostavan rad, nudeći sveobuhvatne mogućnosti testiranja i analize. Korisnici mogu samostalno upravljati uređajem u skladu s uputama za upotrebu ili nakon kratke obuke.
Karakteristike i prednosti
1. Prikupljanje podataka i kontrola koriste-brzi, visoko integrirani mikroprocesor.
2. Komunikacija između laptopa i instrumenta koristi USB interfejs.
3. Komunikacija između laptopa i instrumenta može koristiti bežični Bluetooth interfejs ili bežični WiFi interfejs (opcioni pribor).
Bežično WiFi sučelje dodatno olakšava praktično korištenje na tabletima i pametnim telefonima.
4. Hardversko jezgro koristi DDS-specifičnu digitalnu -tehnologiju brze frekvencije (SAD). Testiranjem se precizno dijagnosticiraju kvarovi namotaja kao što su izobličenje, ispupčenje, pomicanje, naginjanje, deformacija kratkog spoja-zavoja- i kratki spojevi između faza{6}}na{7}}faza.
5. Brzi-dvokanalni-kanalni 16-bitni A/D uzorkovanje (na-podešavanja promjenjivača na licu mjesta proizvode vidljive promjene krive talasnog oblika).
6. Softverski-podesiva amplituda izlaznog signala sa maksimalnim vrhom ±10V.
7. Računar automatski analizira rezultate testova i generiše elektronske dokumente (Word format).
8. Dvostruki sistem mjerenja koji podržava linearne i segmentirane modove, kompatibilan sa obje preovlađujuće domaće metodologije mjerenja.
9. Karakteristike amplitudskih{1}}frekvencijskih karakteristika su u skladu sa nacionalnim tehničkim specifikacijama za testere amplitudnih{2}}frekvencijskih karakteristika.
10. Automatizovani sistem analize podataka testa.
Primjenjivi uvjeti
1. Linearna distribucija
Opseg mjerenja sweep-a: (10Hz) do (10MHz) sa 40.000 tačaka sweep-a, rezolucije od 0,25kHz, 0,5kHz i 1kHz.
2. Segmentirana distribucija mjerenja
Opseg mjerenja sweep-a: (0.5kHz) do (1MHz), 2000 tačaka sweep-a;
(0,5 kHz) do (10 kHz)
(10kHz) do (100kHz)
(100kHz) do (500kHz)
(500kHz) do (1000kHz)
Dodatne informacije
Osnovna oprema
Glavna jedinica SFRA analizatora -1
Laptop sa SFRA softverom -1
Komunikacijski kabel (USB/Ethernet) -1
Izlazni (izvorni) koaksijalni kabel sa aligatorskim kopčama -1
Ulazni (mjerni) koaksijalni kabel sa aligatorskim kopčama -1
Heavy Duty Aligator kopče (rezervni dijelovi) -4
Namjenski kabel za uzemljenje (kratki, debeli) -1
Sigurnosna i kritična dodatna oprema
Lockout/Tagout (LOTO) Kit -1 set
Prijenosno uzemljenje i kratko{0}}Komplet za rezanje -1 set
Tester napona/Megger -1
Kamera/pametni telefon (za fotografije veze) -1
Često postavljana pitanja o održavanju
Vruće oznake:Transformer Sweep Frequency Response Analyzer, Tester deformacije namotaja
Popularni tagovi: transformator sweep frekvencije test sfra, Kina transformator sweep frekvencije test sfra proizvođača, tvornica, электр тест бизнесы, инвестицияларҙы һынау буйынса электр тест килемдәре, электр тест һаҡлау һынауҙары, фаза эҙмә-эҙле тестер, трансформатор май герметик шешкә ҡаршы антикруног агент антиоксидант синергист йыуыусы дисперсия анализ ҡоролмаһы, трансформаторҙарҙы һаҡлау һынау ҡорамалдары
Tehničke specifikacije
1. Raspon mjerenja amplitude: (-120dB) do (+20dB)
2. Preciznost mjerenja amplitude: 0.1dB
3. Preciznost frekvencije skeniranja: 0,005%
4. Ulazna impedansa signala: 1MΩ
5. Izlazna impedansa signala: 50Ω
6. Amplituda izlaznog signala: ±20V
7. Ponovljivost testa Common{1}}a: 99,9%
8. Dimenzije instrumenta (DxŠxV): 350x300x140 (mm)
9. Dimenzije aluminijumskog kućišta za instrumente (DxŠxV): 390x310x340 (mm)
10. Ukupna težina: 13 kg
11. Radna temperatura: -10 stepeni do +40 stepeni
Temperatura skladištenja: -20 stepeni do +70 stepeni
Relativna vlažnost:<90%, non-condensing
