Pregled proizvoda i scenariji primjene
Pregled proizvoda

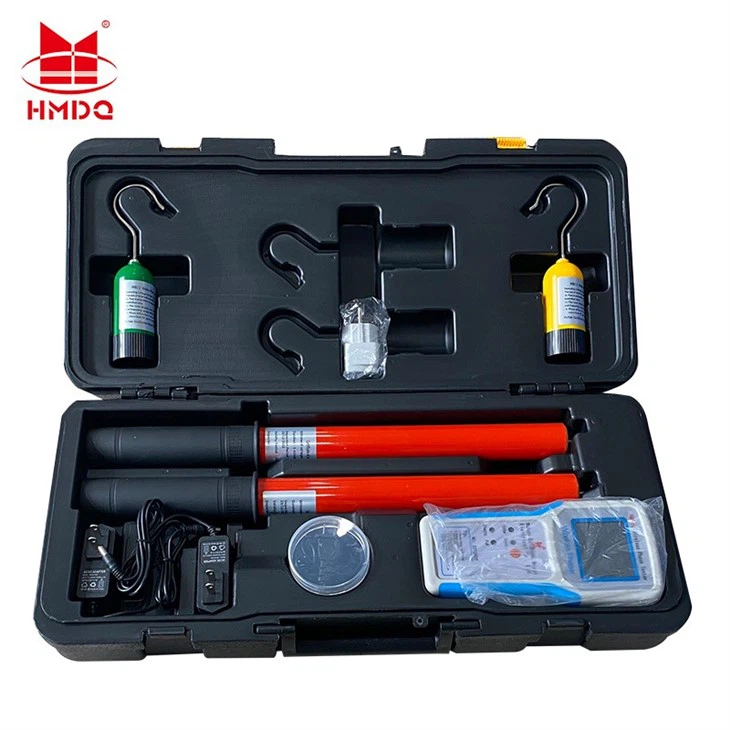

HMEC-2 bežični tester slijeda faza je pogodan za srednje{2}}naponske nadzemne vodove i koristi se za provjeru da li se slijed faza poklapa na obje tačke zatvaranja visokonaponske-mreže. Prije spajanja dva vodova potrebno je provjeriti redoslijed faza, jer u suprotnom može doći do kratkog spoja. Ovaj uređaj je pogodan za dalekovode od 380 V do 220 kV i može otkriti da li je vod pod naponom. Koristeći tehnologiju bežičnog prijenosa, uređaj osigurava siguran i pouzdan rad uz funkcionalnost prilagođenu korisniku.
Karakteristike i prednosti
1. Napajaju ga litijumske baterije velikog-kapaciteta,-bez održavanja, posebno pogodne za testiranje na terenu.
2. Velika udaljenost prijenosa, do 200 metara.
3. LCD ekran prikazuje fazu, valni oblik i frekvenciju, osiguravajući siguran i pouzdan rad.
4. Izolovana teleskopska šipka za praktično rukovanje.
5. Prijenosni prijemnik sa neklizajućim slojem.
6. Uključuje naprednu tehnologiju za kompaktnu veličinu i lagani dizajn
Dodatne informacije
Raspon napona: Mora pokrivati napon sistema (npr. 0–600 V AC ili više).
Domet radio prenosa: Maksimalni pouzdan domet prijenosa između predajnika i prijemnika (npr. 30 metara/100 stopa).
Sigurnosna klasa: CAT klasa (kategorija) (npr. CAT IV 600 V) mora biti prikladna za okruženje mjerenja.
Vijek trajanja baterije: I predajnik i prijemnik koriste dugotrajne{0}}punjive baterije.
Funkcija zadržavanja podataka i memorije: Može zamrznuti prikaz i pohraniti izmjerene vrijednosti.
Održavanje i najčešća pitanja
Popularni tagovi: bežični mjerač frekvencije faze, proizvođači bežičnih mjerača frekvencije faze, tvornica
Technical Specification
1. Preciznost: Kada je sekvenca faza ista: greška manja ili jednaka 5 stepeni.
2. Preciznost frekvencije: ± 0,1 Hz.
3. Opseg mjernog napona je 380V - 220KV.
4. Visok pritisak pri mjerenju struje curenja < 10 uA.
5. Potrošnja energije odašiljača < 0,1 W, potrošnja energije rada domaćina < 0,3 W.
6. Kapacitet litijumske baterije hosta je oko 2200 mAH, kapacitet baterije predajnika je oko 350 mAH.
7. Radno okruženje: temperatura - 35 stepen ----- + 45 stepen ; vlažnost Manja ili jednaka 95% RH.
8. Uslovi skladištenja: temperatura - 40 stepen ------ + 55 stepen; vlažnost Manja ili jednaka 95% RH.
9. Težina: oko 3,6 kg.
10. Veličina paketa instrumenata: 56 cm * 26 cm * 13 cm (dužina/širina/visina)
|
Upute o nivou napona |
Uputstva |
Dodato |
|
500KV |
Launcher izolaciona šipka (5 metara), kuka na visoko zateznoj liniji direktno, domaćin čizma. |
Konvencionalno |
|
330KV |
Izolaciona šipka za lansiranje (4 metra), kuka na visokonapojnoj liniji direktno, čizme domaćina. |
Konvencionalno |
|
220KV |
Izolaciona šipka lansera (3 m), direktna kuka na visokonapojnoj liniji, čizma domaćina. |
Konvencionalno |
|
110KV |
Izolaciona šipka anchera (3 m), direktna kuka na visokonapojnoj liniji, čizma domaćina |
Konvencionalno |
|
35KV |
Izolaciona šipka lansera (3 m), direktna kuka na visokonapojnoj liniji, čizma domaćina. |
Konvencionalno
|
|
10KV (gola žica) |
Izolaciona šipka lansera (3 m), direktna kuka na visokonapojnoj liniji, čizma domaćina. |
Konvencionalno |
|
380V/220V |
Koristite specijalnu probnu liniju pokretača mrežne veze (kao što je prikazano na slici 1), pokretača hosta. |
Koristite specijalnu probnu liniju za napajanje |
|
Indukcijski električni razvodni uređaj (~ 5 V) |
Upotrijebite predajnik veze indukcijske električne ispitne linije razvodnog uređaja (pogledajte električnu mjernu točku indukcijskog razvodnog uređaja) host boot |
Upotrijebite indukcijski električni ispitni vod razvodnog uređaja. |
